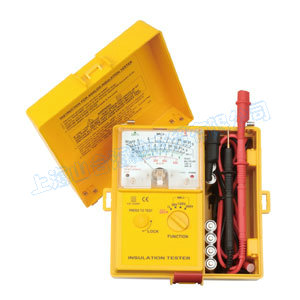

1801 IN   Insulation Testers
Up To 1 kV (Analog)
1801 IN
FEATURES

 High quality Tau Band movement.
 Battery operated.
 Solid state circuity.
 Automatic circuit discharge.
 Color-coded scale.
 Three insulation test voltages.
 AC voltage measurement.
 Fuse protected.
 EN 61010-1 CAT III 600V, EN 61326-1, EN 61326-2-1, EN 61326-2-2
 BS 16th edition.
SPECIFICATIONS

INSULATION RESISTANCE
Test Voltage (DC V) 50V / 125V / 250V
Output Ranges on Open Circuit +10%
Measuring Ranges 50V : 0-20M Ohm / 125V : 0-50M Ohm / 250V : 0-100M Ohm
Short Circuit terminal Current 2mA DC
Power Consumption Max. consumption current approx. 190mA
CONTINUITY
Measuring Ranges 0-50 Ohm
Accuracy +/- 5% of scale length
Open Circuit Terminal Voltage Appox. 445mV DC
Short Circuit Terminal Current Appox. 145mV DC
Power Consumption Max. consumption current approx. 200mA
AC VOLTAGE
AC Voltage Range 0 ~ 600V AC
Accuracy +/- 2.5% of scale length
Line Frequency Range 40-1K Hz
GENERAL
Dimension (with housing front cover) 170(L) x 165(W) x 92(D)mm
Weight Approx. 970g (battery included)
Power Source 1.5V(SUM-3) x 8 Type AA
Accessories Fuse (1A, 250V), test leads (TEL-AL11-5), shoulder belt (BET-1800), instruction manual, batteries
特 點

● 供電信相關設備檢測用。
● 吊線式高品質防震錶頭。
● 可量測絕緣阻抗(MΩ)、導通測試(Ω)和交流電壓(ACV)。
● 有三檔量測電壓:50V、125V、250V。
● 彩色刻度板,容易識讀。
● 電容性電壓自動放電。
● 可作長時間量測
● 外來電壓警示功能(LED)
● 具有檢查電源功能(LED)
● 有保險絲保護設計
● 通過歐洲安規驗證符合。
EN 61010-1 CAT Ⅲ 600V
EN61326-1

規 格 (23°C±5°C <80%R.H.)
絕緣阻抗(MΩ)
量測檔位 50V / 125V / 250V
量測範圍 0-20MΩ / 0-50MΩ / 0-100MΩ
容許輸出電壓 額定值 +10%
準確度 ±5% 刻度長
量測推動電流 2mA DC
量測消耗電流 約 190mA
導通測試(Ω)
量測範圍 0-50Ω & ∞
準確度 ± 5% 刻度長
短路電流輸出 約 145mA DC
交流電壓(ACV)
量測範圍 0-600V AC
準確度 ± 2.5%滿刻度
一般敘述
外形尺寸 170(長)×165(寬)×92(高)mm
重量(含電池) 約1000克
使用電池 1.5V(AA)×8(顆)
