CJ19系列切换电容接触器

适用范围
CJ19系列切换电容器接触器适用于交流50Hz、电压至380V电力线路中,供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置。能有效地减少合闸涌流对电容器的冲击。
产品符合GB/T14048.1、GB14048.4、GB14048.5、IEC60947-4-1等标准。
型号及其含义
正常工作条件及安装条件
1、海拔高度不C过2000m;
2、周围空气温度上限值不C过+40℃,下限值不低于-5℃;
3、安装地点的空气相对湿度在Z高温度为+40℃时不C过50%,在较低温度下可以有较高的相对湿度,
Z湿月的月平均Z低温度不C过+25℃,该月的平均Z大相对湿度不C过90%。由于温度变化发生在产
品上的凝露情况必须采取措施;
4、与垂直面的安装倾斜不C过±5°;
5、污染等级:3级;
6、在无显著摇动、冲击和振动的地方。
结构特征
1、接触器装有限流电阻,可以把合闸涌流抑制在允许范围内;
2、接触器为直动式双断点结构,动作机构灵活,手动检查方便,结构紧凑;
3、接触器接线端有绝缘罩要不覆盖,安全KK;
4、接触器安装可用螺钉紧固,也可扣装在35mm或75mm的标准安装轨道上。
主要结构及工作原理
当控制回路通电后,接触器吸合,串入限流电阻线的上主触头先于下主触头接通,从而达到抑制涌流作用,完成后瞬间断开复位,其间下主触头进入正常工作,而断开回路时则由下主触头完成,各司其职,因限流电阻瞬间接入,所以不会造成长期的电力浪费和烧损电阻等现象。
主要技术参数
`

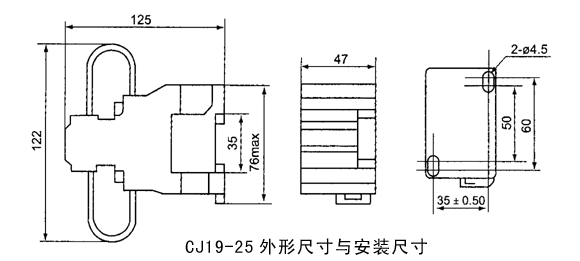

外形及安装尺寸
订货须知
1、订货时必须指出:a、接触器完整的名称、型号;b、线圈的额定控制电源电压和频率;c、订货数量。
2、订货示例:CJ19-43切换电容器接触器,线圈电压220V 50Hz 10台。
