LZZBJ15-12/150(AS 12/150型)、LZZBJ13-12/185(AS 12/185型)电流互感器



    LZZBJ13、15-12(AS12)型系列电流互感器是替代德国MWB公司的AS12型的产品,适用于额定频率为50赫芝、额定电压为10KV以及下户内装置的电力系统中,作电气测量和继电保护用。



2.1本互感器为支柱式结构,采用环氧树脂全封闭浇注,耐污秽、耐潮湿性能好,也适宜于热带地区;
2.2本互感器的二次绕线圈由一个测量级和一个(或两个)保护级,两(或三)个绕组所组成。铁芯采用进品口优质冷轧硅钢片绕制成环形,并经严格热处理。
2.3本互感器适宜于户内任何位置,任意方向安装。
2.4本互感器不需要特别维护,只须定期清除表面污物。
2.5二次出线端子处安装有接线护罩,护罩正面及两个侧面各有一个孔供引出二次接线用,安全KK,因此在三个方向上均可引出二次接线,方便客户使用。
产品标准:产品性能符合GB1208-1997及IEC-185标准。



本系列互感器仅适用于户内装置,其使用环境应符合下列规定:
3.1环境温度:Z高+40℃,Z低-10℃,日平均气温不C过+30℃;
3.2海拔高度:不C过1000M;
3.3大气条件:空气相对湿度85%(20℃),大气中无严重影响互感器绝缘的气体、蒸气、灰尘及腐蚀性或爆炸性介质。



4.1额定电压:10KV
4.2Z高工作电压:12KV
4.3额定频率:50Hz
4.4额定一次电流:20~2500A
4.5额定二次电流:5A
4.6额定绝缘水平:12/42/75KA

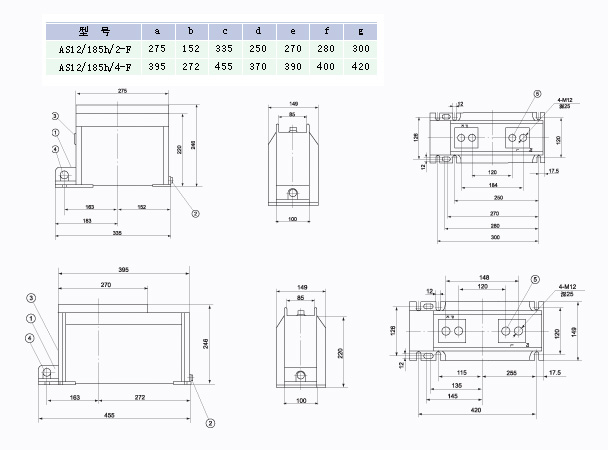

4.7额定一次电流,准确级及组合,保护级准确限值系数及相应的额定输出,短时热电流,长度代号见表1。
