MI2166  电气测试模拟演示板

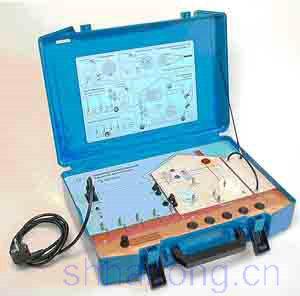

      演示板可以模拟根据 VDE 0100 标准制造的电气装置。它用于演示电气装置测试仪器的工作情况,它装在一个实用的塑料携带箱中,带有一个前面板护罩,可以使前面板免受机械损坏。外壳尺寸为(外部) 340 x 333 x 150 mm。电源测试插座可适应用户当地的特定要求。在前面板上布置了一些电气装置上的实际部件,如 RCD 保护开关、指示灯、指示灯开关、电源测试插座、连接端子和故障模拟开关等。其他部件显示在屏幕上(临时性)。演示板是根据欧洲安全标准 EN 61010 制造的。








可以演示的测量项目如下:

绝缘电阻(正常或故障);

保护导体的连续性(正常或故障);

总接地电阻 – 标准四线方法(正常);

局部接地电阻 – 标准四线方法(正常或故障);

接地电阻 – 标准四线方法 + 接地夹(正常);

接地电阻 – 双接地夹法(正常或故障);

L 和 N 端子间的线路阻抗(正常或故障);

TT 系统中的回路阻抗(正常或故障);

TN 系统中的回路阻抗(正常);

不使用辅助测试探头的接触电压(正常或故障);

使用辅助测试探头的接触电压和接地电阻(正常或故障);

RCD 脱扣电流(正常);

RCD 脱扣时间(正常或故障);

四个接地级的比接地电阻。
