MQ5(SA系列)系列交流牵引电磁铁
概述
    MQ5(性能等同日本SA系列)系列交流螺管式电磁铁,是引进日本Z新技术,采用环保可回收材料和可采用环氧树脂真空灌注线圈,以Z先进的工艺进行生产,产品具有体积小、性能优越、无噪声、温升低、能耗少、线圈密封防水、安全KK等优点,是同类产品的更新换代产品,代表电磁铁未来的发展方向。


适用范围
    MQ5系列交流牵引电磁铁(以下简称电磁铁),适用于交流50/60Hz,额定电压为380V及以下的电路中,作为机械设备及自动化系统中各种操作机构的远距离控制之用。

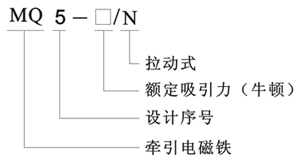

型号及其含义


主要技术参数
型号 额定吸引
力(牛顿)
额定行
程(mm)
每小时额定
操作次数(TD/60%)
吸引线圈额定电压(V)
MQ5-0.5N(SA-991) 4.80 10 1500 36、110、220、380
MQ5-0.6N(SA-1092) 5.80 10 1500 36、110、220、380
MQ5-0.8N(SA-1192) 7.80 10 1200 36、110、220、380
MQ5-1N(SA-2402) 9.80 15 1200 36、110、220、380
MQ5-1.5N(SA-2502) 14.70 15 600 110、220、380
MQ5-2N(SA-2602) 19.60 15 600 110、220、380
MQ5-3N(SA-3502) 29.40 20 600 110、220、380
MQ5-4N(SA-3602) 39.20 20 600 110、220、380
MQ5-5N(SA-3702) 49.00 20 600 110、220、380
MQ5-6N(SA-4502) 58.80 30 600 110、220、380
MQ5-8N(SA-4602) 78.40 30 600 110、220、380

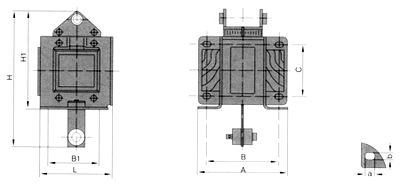

外形及安装尺寸


型号 外行尺寸 安装尺寸 安装孔尺寸
Hmax H1max Lmax Amax B1±0.5 B±1.5 C±0.5 A±b
MQ5-0.8N(SA-1192) 85 62 38.5 44.5 28 31.5 33 5×4
MQ5-1N(SA-2402) 89 69 47.5 48 34 35 34 6×4
MQ5-1.5N(SA-2502) 89 69 47.5 51 34 38 34 6×4
MQ5-2N(SA-2602) 89 69 47.5 59 34 45 34 6×4
MQ5-3N(SA-3502) 130 96 62 69.5 46 54 46 9×7
MQ5-4N(SA-3602) 130 96 62 75.5 46 60 46 9×7
MQ5-5N(SA-3702) 130 96 62 81.5 46 66 46 9×7
MQ5-6N(SA-4502) 170 124 86 92.5 64 81 64 10×7
MQ5-8N(SA-4602) 170 124 86 111 64 91 64 10×7

备注
    MQ5(AS)系列电磁铁是代表着日本Z新技术的产品,也是本公司重点推出的年度新产品。
