| 输电线张力放线设备－液压自动张力机(适用于新设线路及OPGW放线工程) |
|

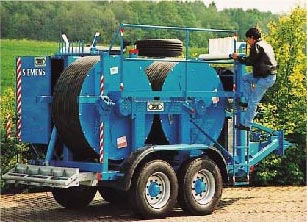

自动液压张力机德国ZECK制造
特点：
- 每个摩擦轮都使用液压马达带动星齿轮传动效率高，不会产片停机再启动时的顿挫使导线损伤。
- 摩擦轮具有特殊的衬垫可以保护导线，更换容易BZ使用寿命高达1200工作小时。
- 具有接地以及压线功能的自动绳索固定器，更换线轴时可以不用锚线。
- 具有额外的液压装置可以同步驱动液压轮轴放线架，同时具有自动回拉装置，即使停机可以使放线架与张力机之间始终保有张力，在满载的情形下启动也能够平顺的牵引，不会产生顿挫伤及导线。
- 具有15米有线遥控，可以远离噪音更容易掌控牵引工作。
- 具有与机器同样宽度的液压铲座可以使设备在固定时更稳固，铲座具有锚线孔可用于集中压接时锚线使用。
- 一机多用途，可从事放线，OPGM施工、旧线换新线等工程。
- 具ATS自动张力放线系统，可实现恒张力放线的作业要求!
|
|
液压张力机性能规格表
|
型号
|
T900/2
|
T1200/4
|
T1300/9
|
T1500/11
|
T1500/18
|
|
张力Z小/Z大持续daN
|
0/2000/1500
|
0/4000/3500
|
0/8000/7500
|
0/1200/11000
|
0/18500/18000
|
|
放线速度m/min
|
100
|
100
|
80
|
80
|
75
|
|
发动机PS
|
18
|
34
|
54
|
91
|
115
|
|
重量kg
|
1500
|
2500
|
4000
|
7200
|
7800
|
|
长×宽×高mm
|
3900×1900×2280
|
4400×2090×2400
|
4800×2300×2450
|
5970×2440×2800
|
5970×2440×2800
|
|
摩擦轮直径mm
|
900
|
1200
|
1300
|
1500
|
1500
|
|
沟槽数
|
3
|
4
|
6
|
12
|
12
|
|
展放导线数
|
1
|
1
|
1/2
|
1/2/4
|
1/2/4
|
|
适用Z大导线mm
|
Φ36
|
Φ36
|
Φ38
|
Φ50
|
Φ50
|
|
可通过Z大连接器mm
|
Φ60
|
Φ60
|
Φ60
|
Φ60
|
Φ60
|
|
标准配件
|
| ·控制台 |
·15米有线遥控器 |
·数字显示放线长度及速度显示仪 |
| ·自动绳索固定器(含接地 以及压线功能) |
·机械式前支脚 |
|
| ·与机器同样宽的液压铲座 |
·铝合金护罩 |
|
|
|
选购配件
|
| ·液压轮轴放线架 |
·连接用15米液压油管 |
| ·噪音隔离保护罩 |
·液压前支脚 |
| ·安全接地装置 |
|
※具有单 / 双轴，高 / 低速等四种底盘可供选购!
|
