FN5-10型户内交流高压负荷开关及熔断器组合电器
◆产品用途及特点
FN5-10型户内交流高压负荷开关（以下简称负荷开关）适用于50Hz、10kV的网络中，作为开断负荷电流及关合短路电流之用。带有精神焕发熔断器的负荷开关可切断短路电流、作保护开关之用。
本负荷开关可配用CS6-1型 手动操动机构，本产品专用CS□手动操动机构或CJ□电动操动机构。
◆使用环境条件
周围空气温度：+40℃～-25℃（电动机构不低于-5℃）；
海拔不C过1000m；
相对湿度：日平均值不大于95%，月平均值不大于90%（+25℃）；
周围空气应无腐蚀性或可燃性气体，水蒸气等明显污染；
无经常剧烈振动。

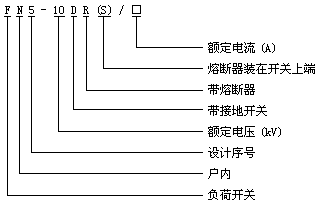

◆型号及意义

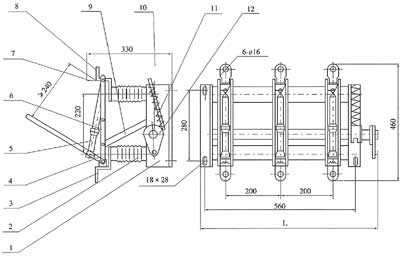

◆组合开关外形尺寸图
1、底架 2、支柱绝缘子 3、支座接线板 4、触刀 5、灭弧室 6、扭簧及扭簧销轴
7、导向片 8、触座接线板 9、拉杆 10、转轴 11、弹簧储能机构 12、操作盘
| 所配机构型号 L |
| CS6－1 768 |
| CS□ 735 |
◆主要技术参数
| 名称 |
单位 |
数据 |
| 额定电压 |
kV |
10 |
| 额定工作电压 |
kV |
11.5 |
| 额定频率 |
Hz |
50 |
| 额定电流 |
A |
400 630 |
| 额定短时耐受电流（热稳定电流） |
kA/s |
12.5/4 20/2 |
| 额定峰值耐受电流（动稳定电流） |
kA |
31.5 50 |
| 额定闭环开断电流 |
A |
400 630 |
| 额定有功负载开断电流 |
A |
400 630 |
| 5%额定有功负载开断电流 |
A |
20 31.5 |
| 额定电缆充电开断电流 |
A |
10 |
| 额定空载变压器开断电流 |
|
1250kVA变压器的空载电流 |
| 额定短路关合电流 |
kA |
31.5 50 |
| 负荷电流开断次数 |
负荷/次 |
/2 30%/75 |
| 1min工频耐压（有效值）对地、相同/隔离断口 |
kV |
42/48 |
| 工频耐受电压隔离断口间 |
kV |
53 |
| 雷电冲击耐受（峰值）对地、相间/隔离断口 |
kV |
75/85 |
| 分合闸操作力矩（力） |
Nm(N) |
90(180) 100(200) |
| 机械寿命 |
次 |
10000 | |
|
|
| |
|
