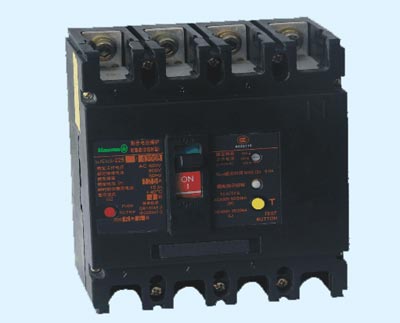

◆适用范围
M-NZML系列带剩余电流保护塑料外壳式断路器(以下简称断路器)，是本厂 研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流思想50Hz，额定工作电压400V，额定工作电流至225A的电路中作为频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时还可以对电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。
断路器按照其额定极限短路分断能力(lcu)的高低，分为H型(较高分断型)、L型(高分断型)二类。该断路器具有体积小、分断高、飞弧短,抗振动等特点.
本断路器可垂直安装(即竖装),亦可水平安装(即横装).
本断路器不可倒进线,即只允许1、3、5接电源线，2、4、6接负载线。
◆主要特点
①常规的带剩余电流保护断路器的漏电保护模块工作电源
取样为二相，本系列断路器为三相，若缺任一相，断路
器漏电保护模块仍能正常工作；
②额定剩余动作电流I△n 及Z大断开时间根据实际情况现
场可调；
③当相电压降低至50V，漏电保护模块仍能正常工作；
④具有漏电报警输出功能；
⑤ 附录B的电磁兼容要求；
⑥外形体积与
ZJM1 系列断路器同规格相同，安装具有较
好的互换性。

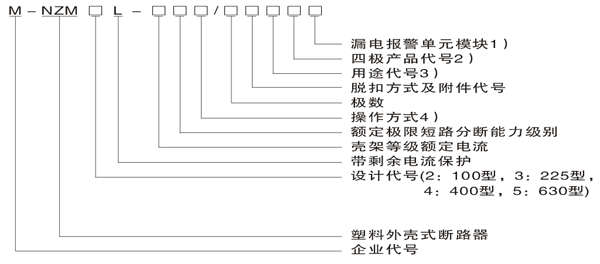

◆型号及含义
注：
■不带漏电报警单元模块无代号;工作方式一时用I表示;工作方式二时用Ⅱ表示。
■三极产品无代号,四级时分A、B、C、D。
■配电用断路器无代号，保护电动机用断路器以2表示。
■手柄直接操作无代号；电动操作P表示；手柄操作用Z表示。 ◆适用工作环境及安装条件
■安装地点的海拔2000m及以下;
■周围介质温度不高于+40oC和不低于-5oC,且24小时平均值不C过35oC(特殊订货除外);
■安装地点的空气相对湿度在Z高温度为+40oC时不C过50%;在较低温度下可以有较高的相对湿度,Z湿月的月平均Z低温度不C过+25oC,该月的平均Z大相对湿度不C过90%,并考虑温度变化发生在产品表面上的凝露;
■污染等级为3级;
■断路器主电路的安装类为Ⅲ,不接至主电路的辅助电路的控制电路,安装类别Ⅱ;
■在无爆炸危险的介质下,且介质无足以腐蚀金属的破坏绝缘的气体与导电尘埃的地方;
■在没有雨雪侵袭的地方;
■断路器应按产品的使用说明书安装.
◆断路器分类
■按产品极数分为一极与四极。四极产品中中性极（N极）的型式分四种；
A型：N极不安装过电流脱扣器，且N极始终相通，不与其它三极一起合分；
B型：N极不安装过电流脱扣器，且N极与其它三极一起合分；
C型：N极安装过电流脱扣器，且N极与其它三极一起合分；（N极先合后分）
D型：N极安装过电流脱扣器，且N极始终相通，不与其它三极一起合分
■按接线方式分为板前接线、板后接线和插入式三种。
■按过电流脱扣器型式分为热动-电磁（复式）型、电磁（瞬时）型两种。
■按断路器是否带附件分带附件和不带附件两种：
附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警触头五种；外部附件有转动手柄操作机构、电动操作机构。

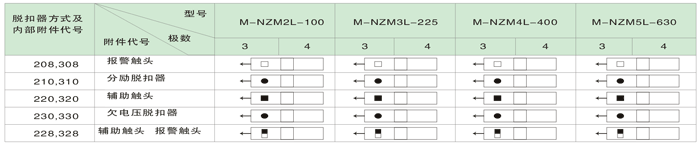

注：脱扣器方式及内部附近件代号首位数字2表示电磁（瞬时）脱扣器，3表示热动-电磁（复式）脱扣器；后两位数字表示内部附件代号。
◆断路器功率损耗及降容系数
功率损耗
|
型 号 |
通电电流（A） |
三相总功率损耗（VA） |
|
板前、板后接线 |
插入式接线 |
|
M-NZM2L-100直热式（10A） |
10 |
12 |
15 |
|
M-NZM2L-100间热式（16~100A） |
100 |
35 |
40 |
|
M-NZM3L-225 |
225 |
62 |
70 |
|
M-NZM4L-400 |
400 |
115 |
125 |
|
M-NZM5L-630 |
630 |
187 |
200 |
◆断路器主要技术指标
剩余电流保护动作时间
|
剩余电流 |
I△n |
2I△n |
5I△n |
10I△n |
|
非延时型 |
Z大断开时间（S） |
0.2
|
0.1
|
0.04
|
0.04
|
|
延时型 |
Z大断开时间 |
005/1.15/2.15 |
0.35/1/2 |
0.25/0.9/1.9 |
0.25/0.9/1.9 |
|
极限不驱动工时间△t(S) |
- |
0.1/0.5/1 |
- |
- |
环境温度变化的降容系数
|
环境温度 |
+40℃ |
+45℃ |
+50℃ |
+55℃ |
+60℃ |
|
系数 |
降容系数 |
降容系数 |
降容系数 |
降容系数 |
降容系数 |
|
型号 |
|
|
|
|
|
|
M-NZM2L-100
|
1In |
0.95In
|
0.89In
|
0.84In
|
0.76In
|
|
M-NZM3L-225 |
1In |
0.96In |
0.91In |
0.87In |
0.82In |
|
M-NZM4L-400 |
1In |
0.94In |
0.87In |
0.81In |
0.73In |
|
M-NZM5L-630 |
1In |
0.93In |
0.88In |
0.83In |
0.76In |
注：以上降容系数均在通于额定壳架电流下测得。
■技术性能指标
|
型号 |
M-NZM2L-100 M-NZM3L-225 M-NZM4L-400 M-NZM5L-630 |
|
壳架电流Imm（A） |
100 225 400 630
|
|
极数 |
3 4 3 4 3 4 34 |
|
额定绝缘电压Ui（V） |
|
|
额定工作电压Ue（V） |
AC400 AC400 AC400 AC400 |
|
额定冲击耐受电压Uimp(V) |
8000 8000 8000 8000 |
|
飞弧距离（mm） |
≯50 ≯50 ≯50 ≯50 |
|
分断能力级别 |
M H M H M M |
|
极限短路分断能力Icu（KA） |
AC400V |
50 85 50 50 85 50 65 65 |
|
运行短路分断能力Icu(kA) |
AC400V |
35 50 35 35 50 35 42 42 |
|
额定剩余动作电流I△n（mA） |
非延时型 |
100/300/500 ______ |
|
延时型 |
100/300/500 300/500/1000 |
|
额定剩余不动作电流I△n0（mA) |
1/2Icu |
|
额定剩余短路接通（分断）能力I△n（kA) |
1/4Icu |
|
操作性能（次）
|
通电 |
1500 1000 1000 1000 |
|
不通电 |
8500 7000 4000 4000 |
|
|
W |
92 122 107 142 150 198 210 280 |
|
L |
150 150 165 165 257 257 280 280 |
|
H |
92 92 91 90 106.5 106.5 115.5 115.5 |
|
分励脱扣器 |
|
|
欠电压脱扣器 |
|
|
漏电报警单元模块 |
|
|
辅助触头 |
|
|
报警触头 |
|
|
电动操作机构 |
|
|
转动手柄操作机构 |
|
注：■极限分断与飞弧距离包含横装与竖装；
■本系列三极断路器负载不能带中性线，否则该断路器会产品误动作；
■本系列三极断路器接单相负载时，相线接左极，中性线接右极，不要接中心极。
◆保护特性
■断路器热动型脱扣器具有的以时限特性；电磁脱扣器为瞬时动作，
■配电用
|
脱扣器额定电流（A） |
热动型脱扣器（环境温度+40℃） |
电磁脱扣器动作电流（A） |
|
1.05In(冷态)不动作 |
1.03In(热态)动作 |
|
时间（h） |
时间（h） |
|
10≤In≤63 |
1 |
1 |
10In±20%
|
|
63≤In≤125 |
2 |
2 |
|
125≤In≤630 |
2 |
2 |
5In±20%
10In±20%
|
■保护电动机用
|
脱扣器额定电流（A） |
热动型脱扣器（环境温度40℃）
|
电磁脱扣器动作电流（A） |
|
1.0In(冷态)不动作时间（S） |
1.20In(热态)动作时间（S） |
1.50In(冷态)动作时间（S） |
7.2In(冷态)不动作时间（S） |
|
10≤In≤400 |
2 |
2 |
8min |
6S＜TP20s |
12In±20% |
◆断路器的内外部附件
■断路器的内部附件
根据用户需要断路器附件可直接导线引出,或加装接线端子排.

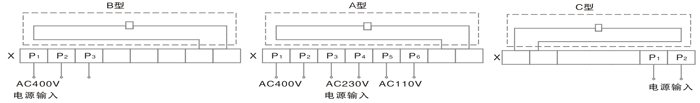

1.欠电压脱扣器
欠电压脱扣器分三种型号:
A型：AC50Hz
110V、230V、400V；
B型：AC50Hz 400V（三相保护-即断相保护）；
C型：AC50Hz 230V、400V。
■欠电压脱扣器功率
|
配电断路器
|
配电断路器 |
|
AC230V |
AC400V
|
|
M-NZM2L-100 |
2.6
|
3.3 |
|
M-NZM3L-225 |
3.8 |
3.3 |
|
M-NZM4L-400 |
3.7 |
2.7 |
|
M-NZM5L-630 |
2.3 |
2.7 |
■在额定工作电压的35%~70%时，欠电压脱扣器应KK使断路
器脱扣；
■在额定工作电压的85%~时,欠电压脱扣器应BZ断路器
能合闸;
■在额定工作电压低于35%时,欠电压脱扣器应防止断路器合闸.
※敬告:欠电压脱扣器必须先通电,断路器才能再扣及合闸.否则将
损坏断路器!
| |
