| MZD1系列交流单相制动电磁铁 |
|
概述
MZD1系列交流单相制动电磁铁(以下简称电磁铁)适用于交流50Hz额定电压至380V的电路中，主要作为匹配TJ2或JWZ系列闸瓦制动器的操动装置。
型号及其含义
主要技术参数
3.1电磁铁的工作制有间断长期工作制及反复短时工作制两种类型，额定工作电压为交流50Hz、220V及380V两种。
3.2长期工作制即TD=，其每小时动作不C过20次，反复短时工作即TD=40%，每小时操作不C过300次。
3.3在正常工作条件下对于反复短时工作制的电磁铁寿命为60万次。
3.4电磁铁在电压不低于85%额定工作电压时，其技术数据如表所示。
| 型号 |
电磁铁转矩(N·m)
通电持续率 |
衔铁重力
转矩(N·m) |
吸持时
电流(A) |
回转角a(度) |
额定回转角度下
制动杆的位移(mm) |
重量(kg) |
| 40% |
|
| MZD1-100 |
5.39 |
2.94 |
0.49 |
≤0.8 |
7.5 |
2.6～3 |
4.4 |
| MZD1-200 |
39.2 |
19.6 |
3.5 |
≤3 |
5.5 |
3.2～3.8 |
18 |
| MZD1-300 |
98 |
39.6 |
9 |
≤8 |
5.5 |
4.0～4.4 |
40 |

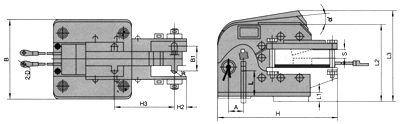

外形及安装尺寸
| 型号 |
尺寸(mm) |
S max |
回转角a(度) |
| L |
L1 |
L2 |
L3 |
B |
H |
H1 |
H2 |
D |
R |
A |
B1 |
H3 |
| MZD1-100 |
30 |
7 |
107 |
128 |
128 |
181 |
9 |
18 |
5.5 |
4.5 |
22 |
30 |
85 |
16.5 |
7.5 |
| MZD1-200 |
56 |
9 |
172 |
205 |
176 |
299 |
13 |
27 |
5.5 |
6.5 |
40 |
42 |
140 |
20 |
5.5 |
| MZD1-300 |
85 |
12 |
227 |
270 |
243 |
385 |
17 |
40 |
5.5 |
8.5 |
46 |
57 |
224 |
26 |
5.5 |
|
|
|
|
|
| |
|
