MI3122漏电开关、回路阻抗综合测试仪
产品技术参数

MI3122 漏电开关、回路阻抗综合测试仪

主要特点:

- 回路阻抗/预期故障电流测试、线路阻抗/短路电流测试

- 内置保险参数用于快速评价测量结果

- 漏电开关动作电流、动作时间测试

- 相序测试

- 接触电压测试

- 测量回路阻抗时可不触发漏电开关

- 预编程限值,通过/不通过(PASS/FAIL)评价测量结果

- 绿/红指示提供直观的测量结果评价

- 适合CAT IV 装置验收

- 内置磁铁可将仪器固定在铁质材料上

- 内置充电器

- 可存储1900个测量结果

- USB/RS232通讯接口,与PCSW软件兼容

- 坚固、精巧的仪器外观设计

符合标准:IEC/EN 61557-1、3、6、7、10,IEC/EN 61010-1,IEC/EN 61326

技术参数:

漏电开关测试

- 漏电电流:10mA、30mA、100mA、300mA、500mA、1000mA

- 测试电流波形:半波和脉冲

- RCD漏电开关形式:G型(非延迟型)、S型(延迟型)

- 测试电流极性:0°或180°

- 电压:50-264V,45-55Hz

接触电压(测试电流:0.5 X IΔN 接触电压限值:25V 50V)

测量范围(V)

分辨率(V)

精度

0.0-19.9

0.1

-0%- +15%读数+3位

20.0-99.9

0.1

-0%- +15%读数

动作时间(1/2、1、2、5倍IΔN)

测量范围(ms)

分辨率(ms)

精度

0-300

1

3ms

动作电流

测量范围(IΔN )

分辨率(IΔN )

精度(IΔN )

0.2-1.1 (AC型)

0.05

0.1

0.2-1.5 (A型 IDN>30mA)

0.05

0.1

0.2-2.2 (A型 IDN<30mA

0.05

0.1

故障回路阻抗(测试电流6.5A 10ms,不拆除装置和保险)

测量范围(W)

分辨率(W)

精度

0.00-9.99

0.01

5%读数+5位

10.0-99.9

0.1

5%读数+5位

100-999

1

10%读数

1.00k-9.99k

10

10%读数

故障回路阻抗(不触发漏电开关)

测量范围(W)

分辨率(W)

精度

0.00-9.99

0.01

5%读数+10位

10.0-99.9

0.1

5%读数+10位

100-999

1

10%读数

1.00k-9.99k

10

10%读数

线路阻抗(测试电流6.5A 10ms)

测量范围(W)

分辨率(W)

精度

0.00-9.99

0.01

5%读数+5位

10.0-99.9

0.1

5%读数+5位

100-999

1

10%读数

1.00k-9.99k

10

10%读数

相序测试

- 电压:100V-550V

- 频率:14-500Hz

- 结果:123或321

电压频率测量

测量范围

分辨率

精度

0-550V

1V

2%读数+2位

10.0-499.9

0.1Hz

0.2%读数+1位

基本技术参数

- 电源:五号1.5V充电电池,6节,操作时间大约20小

- 过压保护:50V CAT IV

- 显示:带背光液晶屏

- 尺寸:14cmX8cmX23cm

- 重量:0.85kg

产品标准配置
- 主机

- 软手带

- 插头测试电缆

- 1.5米3线测试线

- 蓝、黑、绿测试探头

- 蓝、黑、绿鳄鱼夹

- 电源线及六节电池

- 使用说明书

- 校验报告

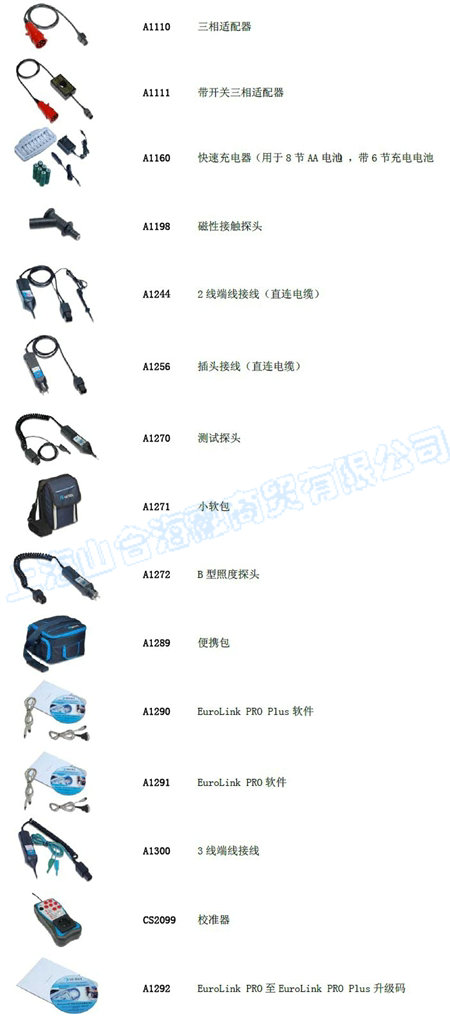

产品可选件
