MI3295接地装置特性参数测量系统/MI3295S大地网接地电阻测试仪
产品技术参数

MI3295接地装置特性参数测量系统/MI3295S大地网接地电阻测试仪

MI3295测量功能:跨步电压和接触电压测量、接地阻抗测量,分辨率 1 mΩ

MI3295S测量功能:接地阻抗测量,分辨率 1 mΩ

说明:MI3295S测量接地电阻的技术参数同MI3295

主要特点:高精度、卓越的抗干扰能力、重量轻、独立测量、安全

- 由于采用高达50A的电流和有效的噪声抑制措施,测量精度高

- 对地电流的抗干扰性能卓越

- 独立测量跨步电压,不需要电压极

- 重量轻

- 由于输出电压低于55 V,安全性高

- 用PC 软件程序包直接下载测试结果,对试验结果进行分析归档

应用:用于发电厂、变电站和其他电力系统保护接地的试验和检查。

采用的标准:

- 功能:RAT 2008;HD 673 N4;ANSI/IEEE Std 81;EN 61557-5

- 电磁兼容性 (EMC):EN 61326

- 安全性(LVD):EN 61010-1;EN 61010-031

技术参数

跨步电压、接触电压

测量范围 Um

分辨率

精度

0.01 - 19.99 mV

0.01 mV

±(2 % 读数 + 2) 位)

20.0 - 199.9 mV

0.1 mV

200 - 1999 mV

1 mV

2.00 - 19.99 V

0.01 V

20.0 - 59.9 V

0.1V

计算测量范围U

分辨率

精度

0.0 - 199.9 V

0.1 V

计算值*

200 - 999 V

1 V

- *显示的跨步电压和接触电压是基于计算的结果:

US=Umeas Ifault/Igen;UC=Umeas Ifault/Igen;

Ifault(可选):10A - 200 kA

- 输入电阻 (可选): 1 k, 1 M

- 噪声抑制:DSP 滤波器,对50(60Hz)工频干扰抑制率达 64 dB

电流

测量

分辨率

精度

0.00 - 9.99 A

0.01 A

±(3 % 读数 + 5 位)

10.0 - 99.9 A

0.1 A

±(3 % 读数 + 3 位)

- 电流发生器:55 A max

- 测试电压:< 55 V

接地电阻

测量

分辨率

精度

0.001 - 1.999

0.001

±(2 % 读数 + 5 位)

2.00 - 19.99

0.01

20.0 – 99.9

0.1

100.0 - 199.9

0.1

±(5 %读数)

- 开路电压:< 50 VAC(确保人身安全)

- 测试电流:< 7.5 A

- 接地电极对测试年结果的影响: ≤ ±(10 % 读数 + 10 位)

- (Rc, Rp)max= (10+ 100 R) or 2 kW (Z小值)

- 自动测量接地桩的接地电阻

- 自动探测噪音干扰

通用技术参数:
主机:

- 电源:230 V AC (±10 %)/50 或r 60 Hz

- 功耗:750 VA

- 过压保护等级:CAT II/300 V

- 测量保护等级:CAT IV/50 V

- 保护等级:ClassI

- 显示:128 x 64 带背光的液晶屏

- 内存:1000个数据

- 电流记录:24小时(Z小)

- 通讯:RS232 (用于和仪表通讯)

- 尺寸:56.3 cm × 27.5 cm × 25.7 cm

- 重量:29.5 kg

测量表:

- 电源:9VDC(6 x 1.5 V 5号充电电池)

- 工作时间:12小时

- 测量保护等级:CAT IV / 50 V

- 显示:128 x 64 带背光的液晶屏

- 内存:1500个数据

- 通讯:RS232 、USB

- 尺寸(w×h×d):23 cm × 10.3 cm × 11.5 cm

- 重量:1.3公斤

环境参数:

- 工作温度范围:0 °C - +40 °C

- 工作湿度范围:85 % RH (0 °C - 40 °C)

- 存储温度:-10 °C - +60 °C

- 存储湿度:90 % RH (-10 °C - +40 °)

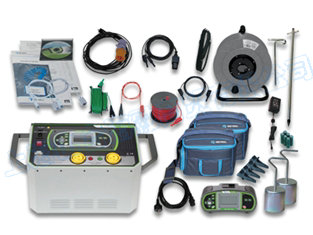

产品标准配置
MI3295包括MI3295S和MI3295M


MI3295S 大地网接地电阻测试仪
- MI3295S主机
- 接地桩 4只
- 10米黑色测试线 2根
- 10米红色测试线1根
- 10米绿色测试线1根
- 电源线



MI3295M 跨步电压表
- MI3295M主机
- 3米黑色测试线1根
- 1.5米黑色测试线1根
- 1米红色测试线1根
- 鳄鱼夹4个
- 金属盘2个
- RS232电缆/USB电缆/计算机软件
产品可选件
